祝贺本研究团队在天然气水合物储能领域取得新进展

新闻动态

天然气水合物因为储气量大、安全性高等特性，使得水合物技术在气体运输等工业应用中前途光明。但天然气水合物的随机成核特性导致其结晶困难、诱导期长、生成速度缓慢，进而限制了该技术的推广和应用。近年来，活性炭等多孔介质被证明其广阔的比表面积与强大的吸附能力能够大幅增强水合物成核和生长，从而缩短成核所需的诱导时间，加快储气率，提高储气量。然而，在高的液炭比与低压力驱动的环境中，“活性炭+水+甲烷”体系中水合物的反应效果不尽人意，部分实验未反应或诱导时间长达48 h。

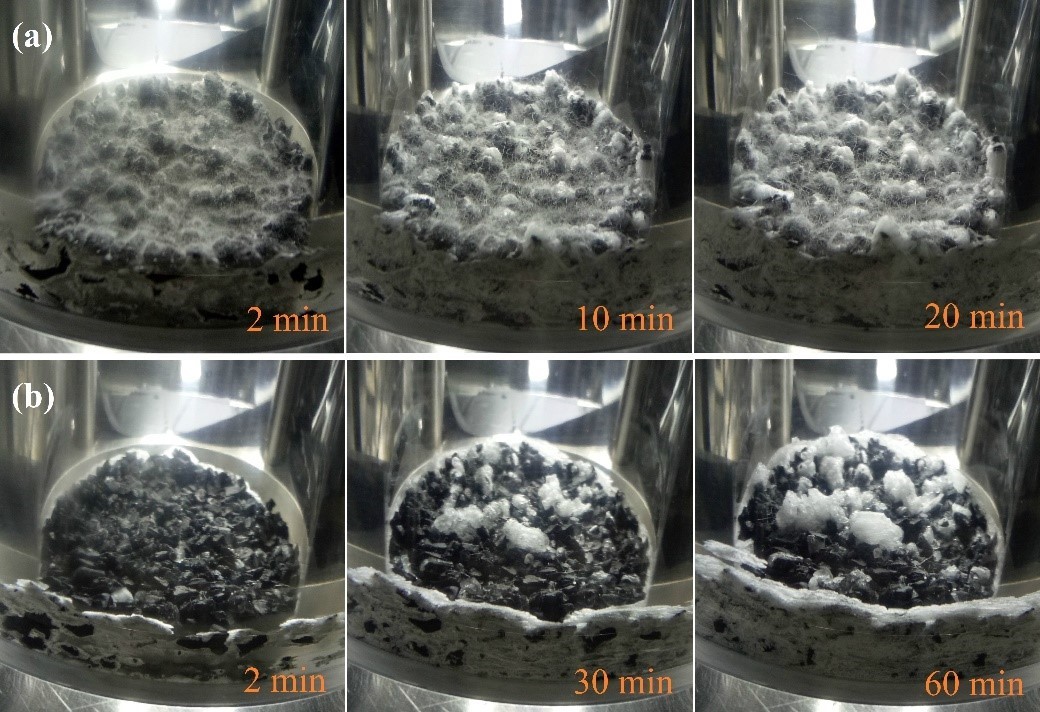

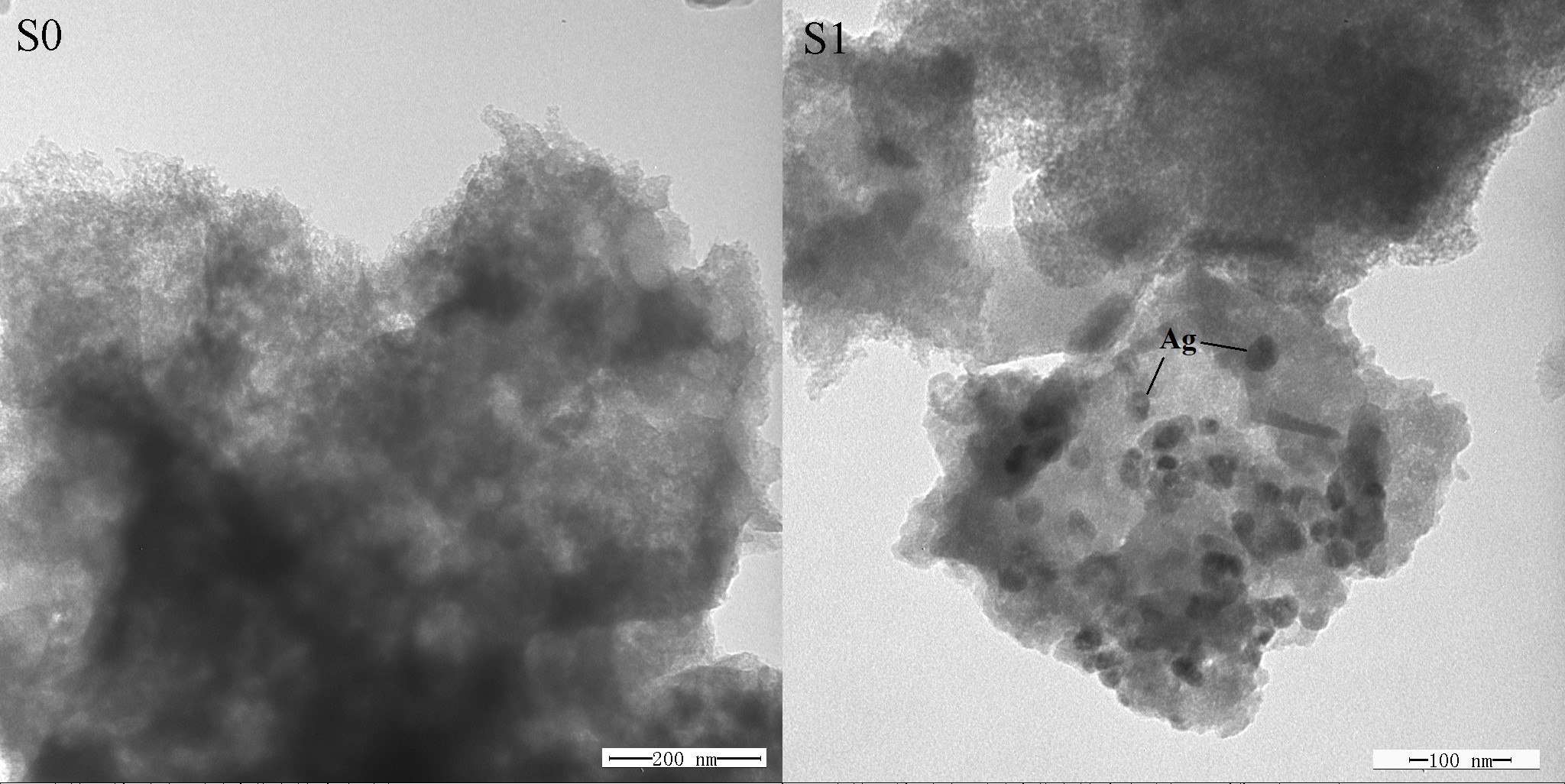

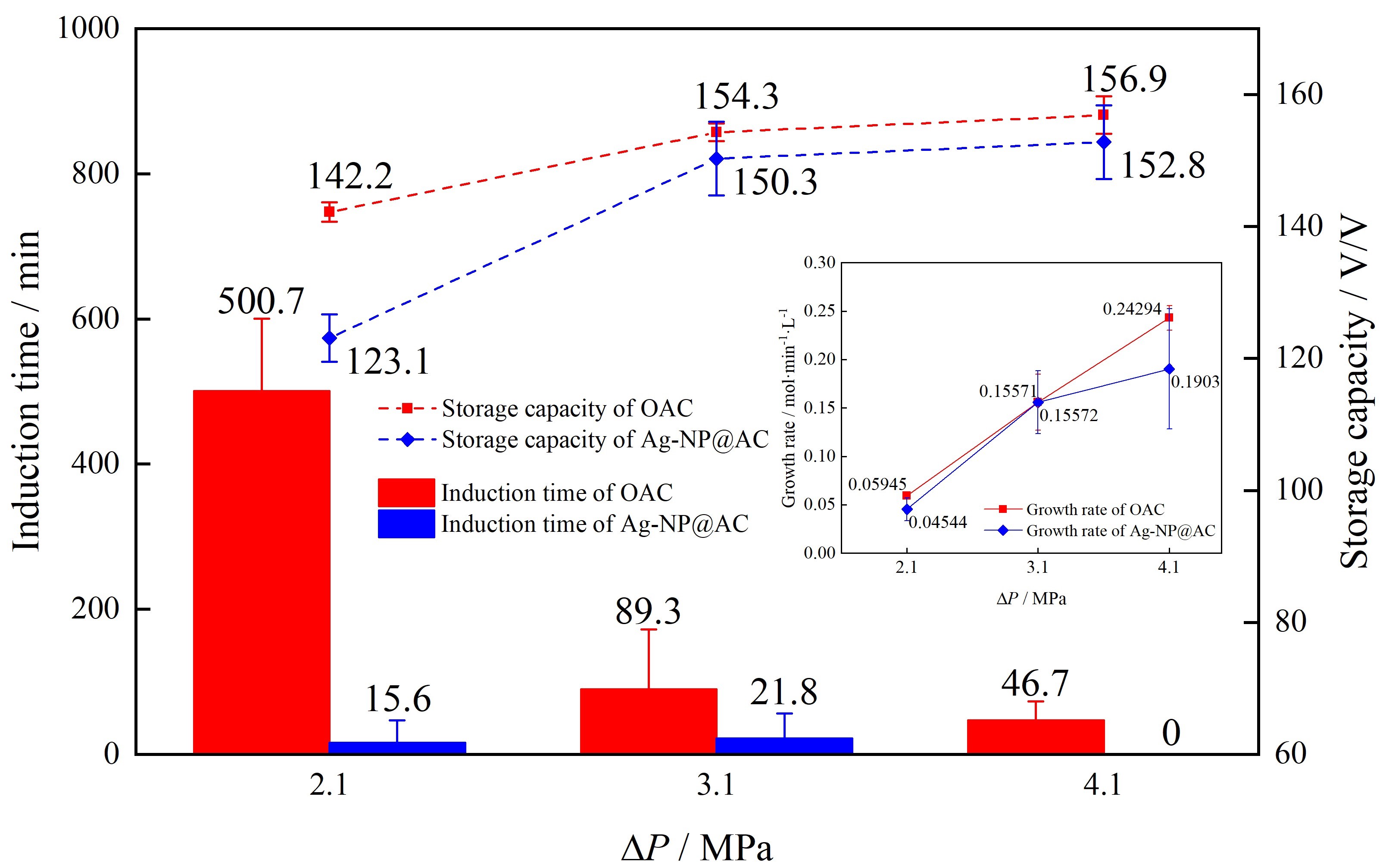

近日，青岛科技大学机电学院山东省高校青创人才引育计划天然气水合物创新研究团队负责人王飞教授在天然气水合物储能领域取得新进展。团队首次采用原位还原的方法将纳米银粒子固载在活性炭（Ag-NP@AC）并用于甲烷水合物的生成。实验发现借助银粒子良好的导热性，在保持了活性炭原有的优异性能外，极大地改善了高液炭比与低压力环境中水合物的生成状况，大幅缩短了水合物诱导期。借助水合物形貌研究解释了银粒子对于水合物生长状况的改变。该研究得到了审稿人的一致好评。相关研究结果以“Fast formation kinetics of methane hydrates loaded by silver nanoparticle coated activated carbon (Ag-NP@AC)”为题发表在Chemical Engineering Journal（IF=10.652），doi.org/10.1016/j.cej.2021.129206，青岛科技大学为论文唯一单位，王飞教授为论文的通讯作者，张国栋副教授为论文第一作者，该研究工作还由本团队动力工程及工程热物理研195班张润成同学(第二作者)共同完成。

本研究得到了国家自然科学基金、山东省高等学校青创人才引育计划、山东省自然科学基金、泰山学者人才工程等项目的资助。
